Mode Shape

Getaran merupakan fenomena yang banyak terjadi pada berbagai struktur teknik seperti bangunan gedung, jembatan, kendaraan, pesawat terbang, mesin industri, dan sistem mekanik lainnya. Setiap struktur yang mengalami getaran akan memiliki karakteristik dinamik yang unik, salah satunya adalah frekuensi alamiah. Frekuensi alamiah ini muncul akibat interaksi antara massa, kekakuan, dan kondisi batas dari suatu struktur.

Mengetahui karakteristik dinamik struktur sangat penting dalam dunia teknik, terutama untuk mencegah terjadinya resonansi. Resonansi terjadi ketika frekuensi getaran dari sumber luar mendekati atau sama dengan frekuensi alamiah struktur. Kondisi ini dapat menyebabkan amplitudo getaran meningkat secara signifikan sehingga berpotensi menimbulkan kerusakan pada struktur.

Pengertian Mode Shape

Mode shape adalah bentuk atau pola deformasi suatu struktur ketika bergetar pada frekuensi alamiahnya. Mode shape menggambarkan bagaimana suatu struktur bergerak dan berubah bentuk akibat getaran, mulai dari bagian yang mengalami simpangan kecil hingga bagian yang mengalami simpangan maksimum.

Setiap mode shape berkaitan langsung dengan satu frekuensi alamiah. Oleh karena itu, mode shape sering digunakan sebagai representasi visual dari respons dinamik struktur. Dengan memahami mode shape, perilaku getaran suatu struktur dapat dianalisis secara lebih intuitif dan menyeluruh.

Hubungan Mode Shape dengan Frekuensi Alamiah

Setiap struktur memiliki lebih dari satu frekuensi alamiah, dan setiap frekuensi tersebut memiliki mode shape yang berbeda. Mode shape pertama biasanya memiliki frekuensi terendah dan menunjukkan bentuk getaran global struktur. Mode shape tingkat lebih tinggi memiliki frekuensi yang lebih besar dan pola deformasi yang semakin kompleks.

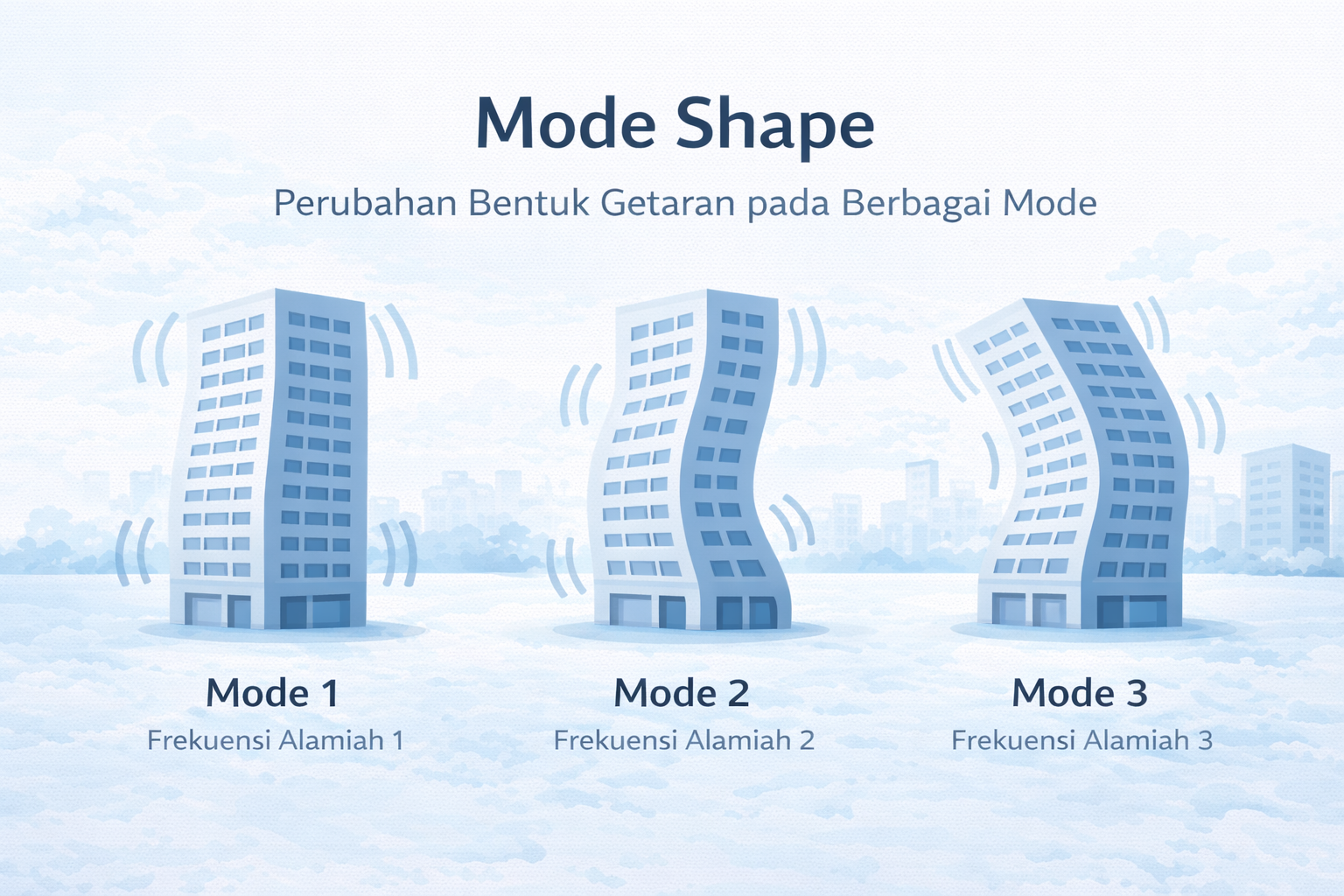

Sebagai contoh, pada bangunan bertingkat, mode shape pertama umumnya berupa gerakan goyangan lateral seluruh bangunan. Mode shape kedua dan ketiga dapat melibatkan kombinasi lentur dan torsi yang lebih kompleks. Pemahaman hubungan antara mode shape dan frekuensi alamiah ini sangat penting dalam perancangan struktur tahan gempa.

Peran Mode Shape dalam Analisis Struktur

Mode shape memiliki peran penting dalam analisis dan evaluasi kinerja struktur. Dengan mengetahui mode shape, insinyur dapat mengidentifikasi bagian struktur yang mengalami deformasi paling besar saat terjadi getaran. Bagian inilah yang biasanya menjadi titik kritis dan berpotensi mengalami kerusakan lebih awal.

Selain itu, mode shape digunakan untuk memvalidasi model numerik struktur. Hasil analisis numerik yang baik seharusnya memiliki pola mode shape yang mendekati hasil pengujian getaran di lapangan. Perbedaan signifikan antara keduanya dapat mengindikasikan kesalahan model atau perubahan kondisi struktur.

Mode Shape dalam Structural Health Monitoring

Dalam sistem Structural Health Monitoring (SHM), mode shape digunakan sebagai parameter untuk memantau kondisi struktur secara berkelanjutan. Perubahan pola mode shape dari waktu ke waktu dapat menjadi indikasi adanya kerusakan, penurunan kekakuan, atau perubahan massa pada struktur.

Sebagai contoh, jika terjadi retak atau degradasi material pada suatu bagian struktur, mode shape yang dihasilkan akan mengalami perubahan lokal. Dengan membandingkan mode shape aktual dengan data baseline, kerusakan dapat diidentifikasi lebih awal sebelum berkembang menjadi masalah yang lebih serius.

Metode Penentuan Mode Shape

Mode shape dapat ditentukan melalui beberapa pendekatan, baik secara eksperimental maupun numerik. Secara eksperimental, mode shape diperoleh melalui pengujian getaran menggunakan sensor seperti accelerometer yang dipasang pada beberapa titik struktur. Data getaran yang diperoleh kemudian dianalisis menggunakan teknik modal analysis.

Secara numerik, mode shape dapat diperoleh melalui pemodelan struktur menggunakan metode elemen hingga. Hasil simulasi ini sering digunakan pada tahap perencanaan dan dibandingkan dengan hasil pengujian lapangan untuk memastikan akurasi model.

Pentingnya Pemahaman Mode Shape dalam Rekayasa Teknik

Pemahaman mode shape sangat penting dalam berbagai bidang rekayasa, terutama dalam desain struktur yang aman dan andal. Dengan mengetahui mode shape, perancang dapat menghindari kondisi resonansi, mengoptimalkan penempatan peredam getaran, serta meningkatkan performa dan umur layanan struktur.

Mode shape juga berperan penting dalam evaluasi pasca kejadian ekstrem seperti gempa bumi. Analisis perubahan mode shape sebelum dan sesudah kejadian dapat memberikan gambaran mengenai tingkat kerusakan struktur.

Kesimpulan

Mode shape merupakan parameter penting dalam analisis getaran dan dinamika struktur. Mode shape menggambarkan bentuk deformasi struktur pada setiap frekuensi alamiahnya dan menjadi kunci dalam memahami perilaku dinamik struktur. Dengan pemanfaatan mode shape dalam analisis dan monitoring, potensi kerusakan dapat diidentifikasi lebih dini sehingga keselamatan dan keandalan struktur dapat terjaga
