Apa Itu Structural Health Monitoring (SHM)?

Structural Health Monitoring (SHM) adalah sistem pemantauan yang digunakan untuk mengetahui kondisi kesehatan bangunan dan infrastruktur seperti gedung, jembatan, bendungan, dan struktur sipil lainnya secara real-time.

Sistem ini bekerja dengan memanfaatkan sensor yang dipasang pada struktur untuk mengukur berbagai parameter fisik, seperti getaran, regangan, pergeseran, dan deformasi. Perubahan pada parameter tersebut dapat menjadi tanda awal terjadinya kerusakan atau penurunan kualitas struktur.

Dengan adanya SHM, kondisi struktur tidak hanya dinilai dari tampilan visual, tetapi juga berdasarkan data teknis yang terukur dan terus diperbarui.

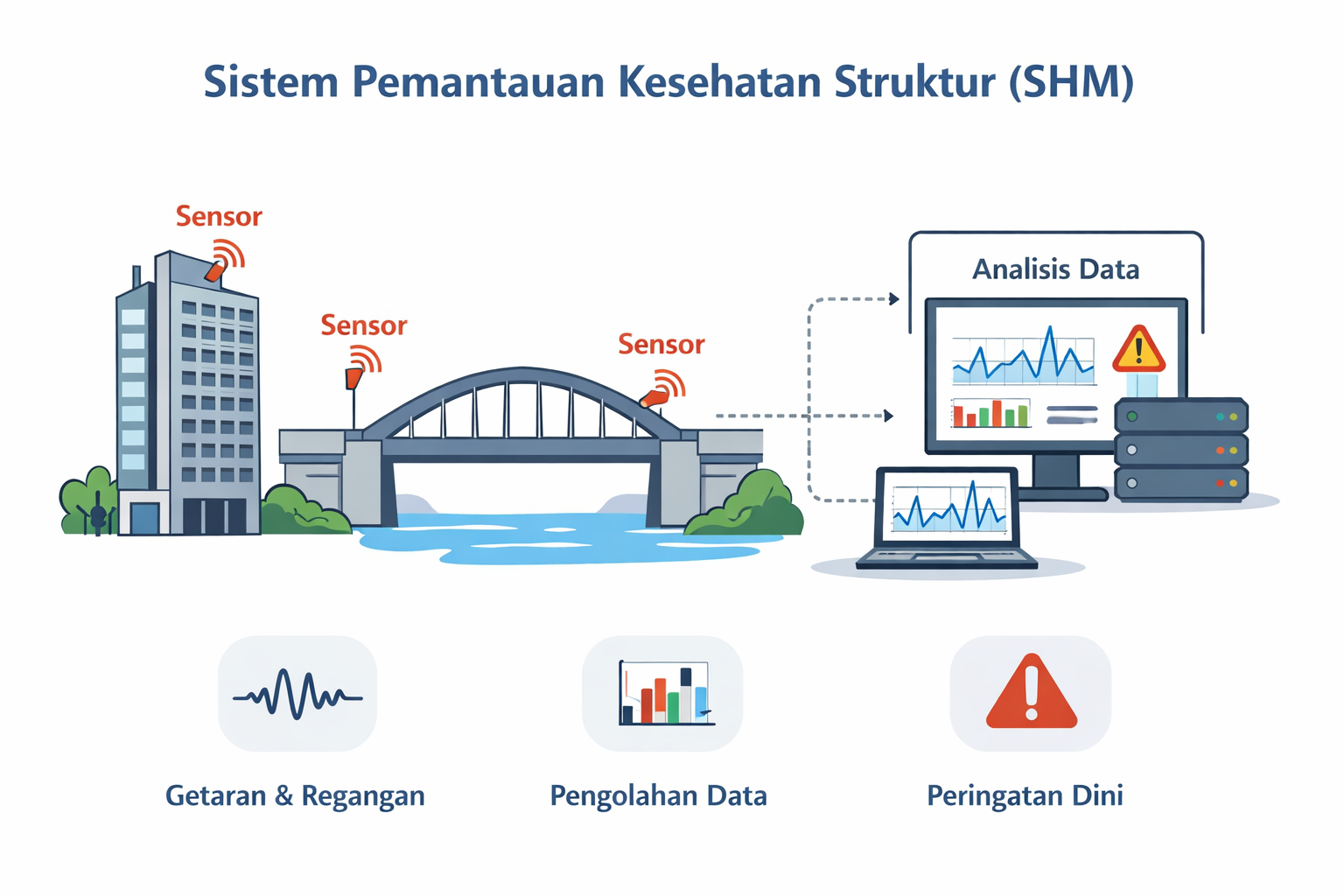

Cara Kerja Sistem Structural Health Monitoring

Secara umum, sistem SHM bekerja melalui beberapa tahapan berikut:

Pengukuran Kondisi Struktur dengan Sensor

Sensor dipasang pada titik-titik strategis struktur, seperti balok, kolom, atau sambungan, untuk mengukur respons struktur terhadap beban dan lingkungan.

Pengambilan dan Pengiriman Data

Data dari sensor dikumpulkan oleh unit pengambilan data, kemudian dikirimkan melalui sistem komunikasi, baik menggunakan jaringan kabel maupun nirkabel.

Analisis Data dan Peringatan Dini

Data yang terkumpul dianalisis menggunakan perangkat lunak dan algoritma tertentu untuk mendeteksi perubahan perilaku struktur. Jika ditemukan kondisi tidak normal, sistem dapat memberikan peringatan dini kepada pengelol

Jenis Sensor yang Digunakan pada Sistem SHM

Berikut beberapa sensor yang paling umum digunakan dalam sistem Structural Health Monitoring:

Sensor Regangan (Strain Gauge)

Sensor ini digunakan untuk mengukur regangan atau perubahan bentuk pada elemen struktur. Data regangan sangat penting untuk mengetahui apakah struktur bekerja mendekati batas kemampuannya.

Sensor Getaran (Akselerometer)

Akselerometer berfungsi untuk mengukur getaran dan percepatan struktur. Sensor ini sangat penting untuk pemantauan bangunan terhadap gempa bumi, angin kencang, dan beban dinamis lainnya.

Sensor Pergeseran

Sensor pergeseran digunakan untuk memantau perubahan posisi atau pergerakan struktur dalam jangka waktu tertentu, misalnya penurunan pondasi atau pergeseran sambungan.

Keunggulan Structural Health Monitoring Dibanding Metode Konvensional

Metode pemantauan struktur konvensional, seperti inspeksi visual dan pengukuran manual, memiliki banyak keterbatasan. Inspeksi ini biasanya dilakukan secara berkala dan sangat bergantung pada pengalaman pemeriksa.

Sistem SHM menawarkan berbagai keunggulan, antara lain:

• Pemantauan struktur 24 jam secara real-time

• Deteksi dini kerusakan sebelum menjadi parah

• Mengurangi risiko kegagalan struktur

• Menghemat biaya perawatan jangka panjang

• Menyediakan data historis yang lengkap dan akurat

Dengan SHM, pengelolaan struktur menjadi lebih proaktif dibandingkan reaktif.

Aplikasi Structural Health Monitoring di Berbagai Bidang

Sistem Structural Health Monitoring telah diterapkan di berbagai sektor, di antaranya:

SHM untuk Infrastruktur Sipil

Digunakan untuk memantau kondisi jembatan, gedung bertingkat, terowongan, dan bendungan agar tetap aman digunakan.

SHM di Industri Dirgantara

Digunakan untuk memantau integritas struktur pesawat terbang, satelit, dan roket guna mencegah kegagalan fatal.

SHM pada Mesin dan Industri

Digunakan untuk memantau kondisi mesin, turbin, dan peralatan industri agar kerusakan dapat diketahui lebih awal.

Komponen Utama Sistem Structural Health Monitoring

Sistem SHM terdiri dari beberapa komponen utama yang saling terintegrasi:

• Sensor – Mengukur kondisi fisik struktur

• Unit Pengambilan Data – Mengumpulkan data dari sensor

• Sistem Komunikasi – Mengirim data ke pusat pemrosesan

• Perangkat Keras – Server dan media penyimpanan data

• Perangkat Lunak – Analisis data, visualisasi grafik, dan sistem peringatan dini

Semua komponen ini bekerja bersama untuk menghasilkan informasi kondisi struktur yang akurat.

Hal yang Perlu Diperhatikan dalam Penerapan SHM

Agar sistem SHM dapat berfungsi optimal, beberapa hal penting berikut perlu diperhatikan:

• Menentukan tujuan pemantauan dengan jelas

• Memilih jenis sensor yang sesuai dengan struktur

• Menentukan lokasi pemasangan sensor secara strategis

• Menggunakan sistem komunikasi yang andal

• Menyediakan sistem analisis data yang memadai

• Melakukan perawatan dan kalibrasi sensor secara berkala

• Mematuhi standar dan regulasi yang berlaku

Perencanaan yang matang akan menentukan keberhasilan sistem SHM dalam jangka panjang.

Kesimpulan

Structural Health Monitoring (SHM) merupakan solusi modern untuk memantau kondisi kesehatan bangunan dan infrastruktur secara berkelanjutan. Dengan pemantauan real-time dan deteksi dini, SHM membantu meningkatkan keselamatan, mengurangi risiko kegagalan struktur, serta memperpanjang umur bangunan dan infrastruktur.

Dengan perkembangan teknologi sensor, komunikasi nirkabel, dan analisis data, sistem SHM semakin relevan untuk diterapkan pada berbagai jenis struktur, baik bangunan baru maupun struktur yang telah lama beroperasi.
