Proyek ini merupakan pengujian struktur jembatan BSD yang meliputi uji beban statik dan uji beban dinamis untuk mengevaluasi kinerja struktur atas jembatan sebelum dan/atau selama masa operasional.
Pengujian dilakukan untuk memastikan bahwa respon struktur aktual di lapangan masih berada dalam batas aman dan sesuai dengan kriteria perencanaan.
Pelaksanaan pengujian mengacu pada standar dan pedoman teknis nasional, antara lain:
Manual Pelaksanaan Pengujian Jembatan
Pedoman Penilaian Kondisi Jembatan dengan Uji Getar
Standar pengujian statik dan dinamik struktur jembatan
Standar ini digunakan sebagai acuan dalam:
Metode pengujian
Penentuan kriteria penerimaan
Evaluasi hasil pengujian
Pengujian beban statik bertujuan untuk:
Menentukan kapasitas dan kekakuan aktual struktur jembatan
Membandingkan lendutan dan regangan hasil uji dengan hasil analisis teoritik
Memverifikasi bahwa struktur bekerja sesuai rencana

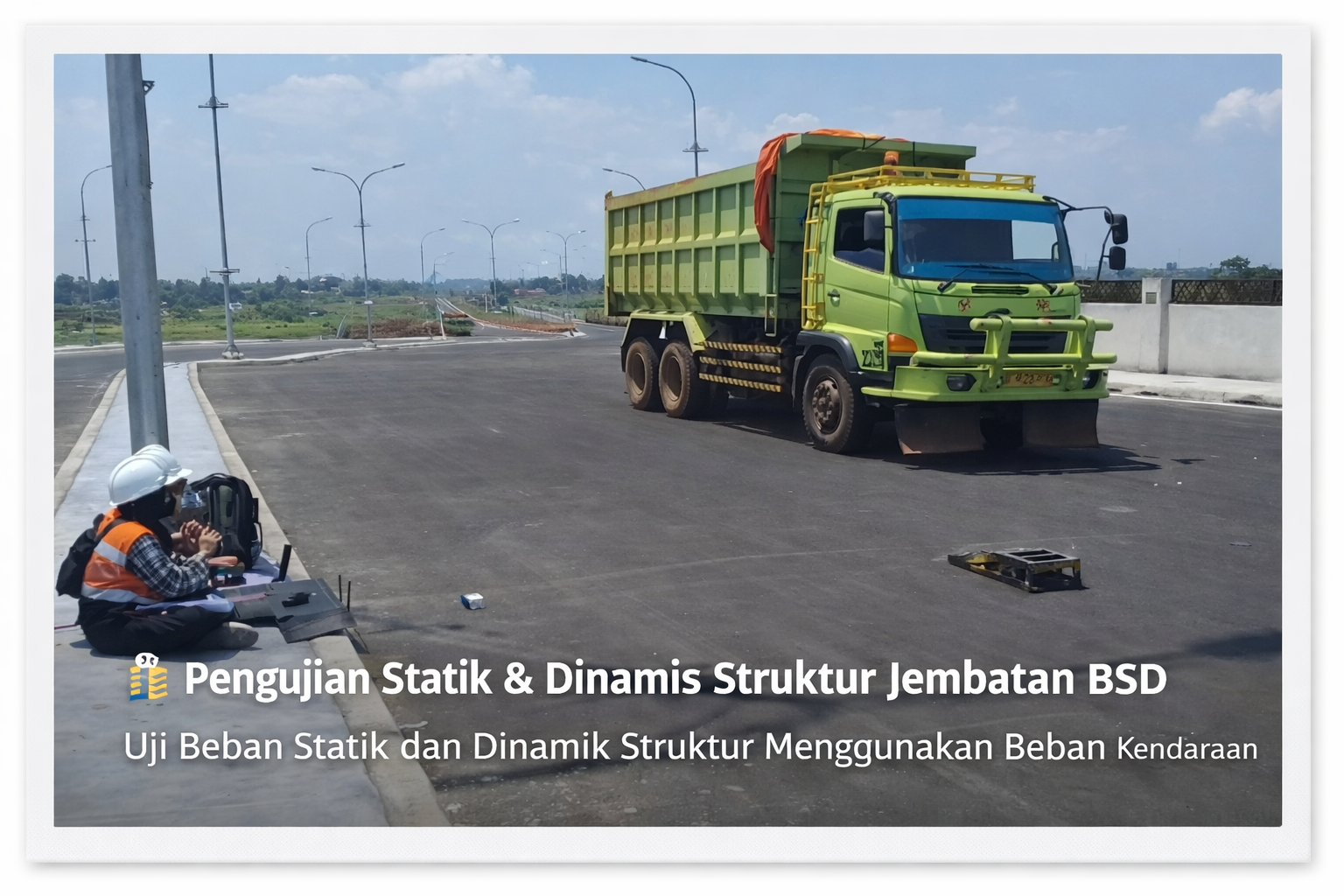

Beban diberikan menggunakan truk uji (FUSO FN 61 FS)
Truk ditempatkan pada posisi kritis yang menghasilkan gaya dalam maksimum
Pengujian dilakukan secara bertahap (loading & unloading)
Lendutan struktur (menggunakan LVDT)
Regangan elemen struktur (menggunakan strain gauge)
Pengujian statik dilakukan pada beberapa bentang jembatan, meliputi:
Span A1T – P1T
Span P1T – P2T
Span P2T – A2T
Masing-masing span diuji dengan:
Tahap pembebanan bertingkat (0%, 20%, 40%, hingga 60%)
Tahap pelepasan beban (unloading)
Pengujian dinamik dilakukan untuk:
Mengetahui karakteristik dinamik struktur
Mengukur frekuensi alami jembatan
Membandingkan hasil pengujian dengan frekuensi teoritik hasil perencanaan
Eksitasi struktur menggunakan beban kendaraan (truk)
Diberikan impulse load (hentakan) dan beban dinamis kendaraan
Respon getaran direkam menggunakan sensor getaran (akselerometer)
Instrumen yang digunakan dalam pengujian meliputi:
Strain gauge
LVDT (Linear Variable Differential Transformer)
Sensor getaran
Reflektor sheet dan peralatan pendukung lainnya
Struktur dinyatakan memenuhi syarat apabila:
Lendutan hasil uji < lendutan teoritik
Lendutan hasil uji < L/800
Regangan hasil uji < regangan teoritik
Struktur dinyatakan memenuhi syarat apabila:
Frekuensi hasil uji > frekuensi teoritik
Frekuensi hasil uji > frekuensi hasil perencanaan
Proyek ini menunjukkan bahwa:
Pengujian dilakukan secara komprehensif (statik & dinamik)
Metode mengikuti standar teknis yang berlaku
Evaluasi dilakukan dengan membandingkan hasil lapangan vs analisis teoritik
Data pengujian dapat digunakan untuk penilaian kondisi dan kelayakan struktur jembatan
